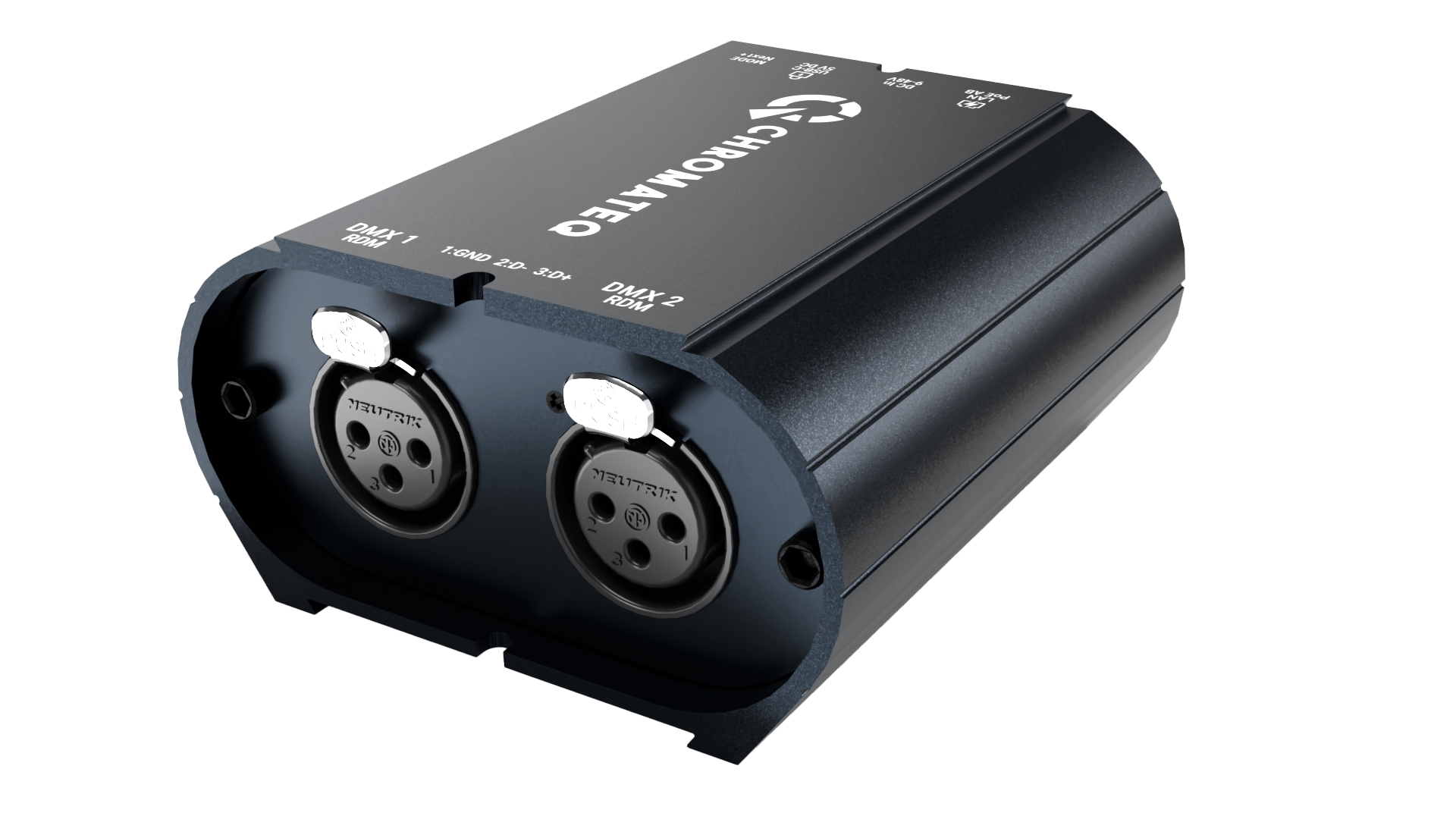

NODE PoE
Convertissez facilement les fichiers ART-NET et sACN en DMX.
Lors de la demande d'accès à distance utilisant une communication Art-Net standard (basée sur Ethernet), le NODE L'alimentation PoE est une solution simple et rapide à mettre en œuvre dans vos projets et installations. L'appareil prend désormais en charge… (PoE) Power over Ethernet grâce à Modes PoE A et B, permettant l'alimentation et les données via un seul câble RJ45 pour des installations plus rapides, professionnelles et fiables.
NODE Le PoE est compatible avec toutes les sources de données standard de l'industrie de l'éclairage professionnel telles que Art-Net 4 ou sACN, que ce soit depuis un ordinateur, une console ou une table de mixage DMX. Le NODE PoE convertit et décode immédiatement et rapidement tous les signaux Art-Net et sACN en signal DMX 512 sur 2 lignes DMX. Support Informatique Unicast, diffusion, multicast, IP fixe ou DHCP, UDP, la fusion, les sorties DMX par défaut et d'autres paramètres.
NODE L'alimentation PoE est facilement configurable avec l'outil DEVICETOOL via USB ou Ethernet, à l'aide de n'importe quel navigateur web ou Wi-Fi. APP via Ethernet.

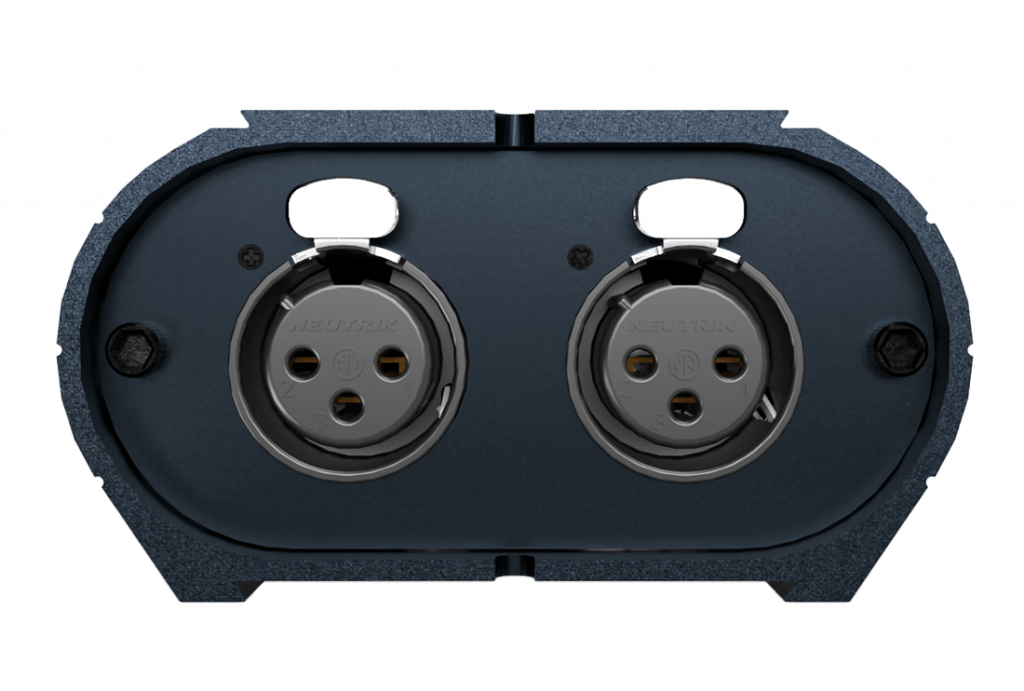

XLR
1. Terrain
2. Données -
3. Données +
XLR
1. Terrain
2. Données -
3. Données +

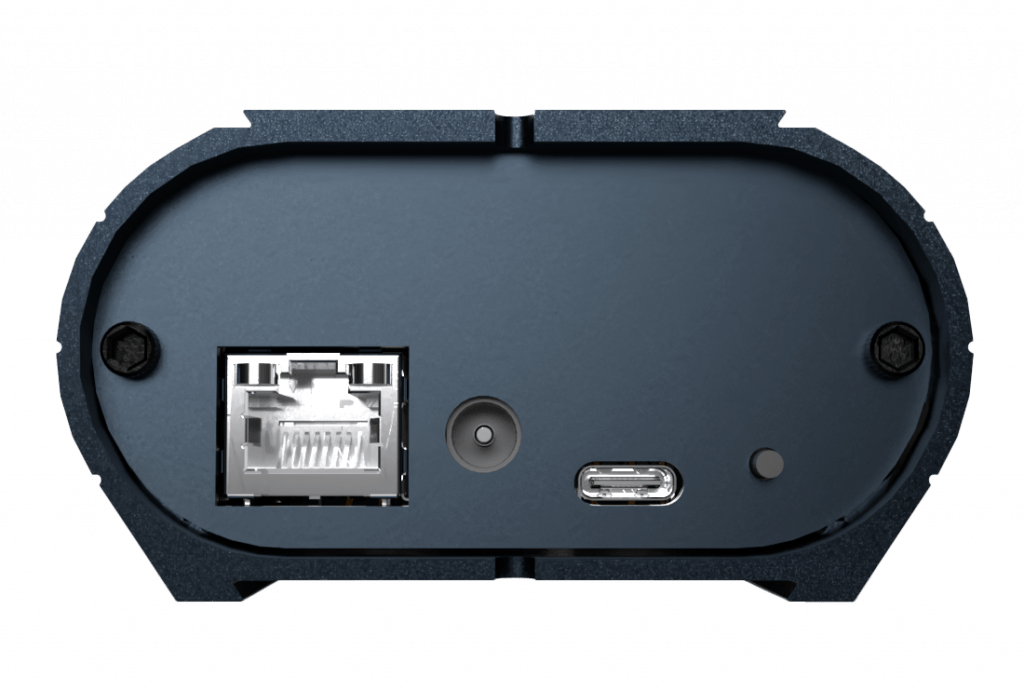

connecteur RJ45
PoE: A et B
Alimentation 9-48V
Prise d'entrée CC
Bouton
Scène SUIVANTE ou NODE sélection du mode (maintenir 5 s)
USB-C
5 V CC, 0.2 A
Ethernet PoE / LAN / WLAN
Communication simple et rapide sur les réseaux locaux avec DHCP ou adresse IP statique. Compatible avec l'alimentation par Ethernet (PoE A et B) pour l'alimentation et le transfert de données via un seul câble RJ45. Contrôle sans fil via routeurs Wi-Fi et connexion par port Ethernet.
Art-Net 4, sACN vers DMX
Fonctionnalités de décodage/conversion/nœud Easy Art-Net 4/sACN vers DMX dans un seul appareil (pas besoin de décodeur séparé) et compatible avec toutes les sources de données de l'industrie de l'éclairage professionnel.
configuration facile
Connectez simplement votre NODE Connectez l'alimentation PoE au port USB ou Ethernet de l'ordinateur pour le configurer avec DEVICETOOL, un navigateur Web ou avec l'application Wi-Light lorsqu'il est connecté à un point d'accès Wi-Fi.
RDM-DMX compatible
Comprend 2 sorties DMX prenant en charge 512 canaux RDM. Permet la transmission de données bidirectionnelle avec tous les équipements compatibles RDM-DMX.
Triple puissance
Par USB, entrée CC ou PoE — le NODE La technologie PoE offre des options d'alimentation flexibles et de qualité professionnelle pour toutes les installations.
Garantie internationale
Garantie internationale de 2 ans.
Assistance technique mondiale.
Une sangle de montage est incluse dans l'emballage et disponible en version XLR à 3 ou 5 broches.
NODE Schéma de câblage PoE
Caractéristiques principales
ÉQUIPEMENT
NODE PoE
Prix de vente au détail (hors TVA)
259 € / 299 $
Sortie DMX
1024 (2x512) DMX-RDM
Ethernet (10-100 Mbits/s)
Oui (PoE A et B, (LAN)
Données d'entrée prises en charge (diffusion jusqu'à 512U).
Art-Net, sACN, 2 univers (2x512) RDM
Contributions
DMX 1x 512, USB-C, Ethernet RJ45
Réseau et communications
UDPDiffusion, monodiffusion, multidiffusion, adresse IP fixe, DHCP
Configuration et paramétrage
Navigateur Web, Devicetool, Wi Light APP
Options supplémentaires, actions à entreprendre en cas d'arrêt du signal d'entrée
Fusion (HTP, LTP, LowTP), Gel, panne de courant, pas de DMX
Bouton
Sélection du mode (maintenir 5 s)
Indice IP
IP40
Garantie internationale
2 ans
Tuning Moteur
9-48 V CC, 5 V, USB-C, 0.3 A, 1.5 W
Dimensions (mm / po)
H : 90 (3.54), L : 80 (3.15), P : 45 (1.77)
Poids / Température de fonctionnement / Certification
0.19 kg (0.42 lb) / -40 à +85 °C / CE, RoHS, FCC
Wi-Light APP et configuration du navigateur
Oui, via réseau local et Wi-Fi
Options de configuration
DEVICETOOL / WI-LIGHT / NAVIGATEUR WEB
NODE PoE
DHCP / Adresse IP fixe (LAN et Ethernet)
Oui
adresse IP et UDP
Oui
Masque de sous-
Oui
Modes
Art-Net, sACN, Unicast, Multicast, Diffusion (jusqu'à U.)
Nom, Nom court, Nom long, Sous-réseau, Univers
Oui
Modes de fusion (à partir de différentes sources et entrées)
HTP, LTP, LowTP
Modes de temporisation (lorsque le signal Art-Net s'arrête)
Geler le DMX, désactiver le DMX, pas de DMX

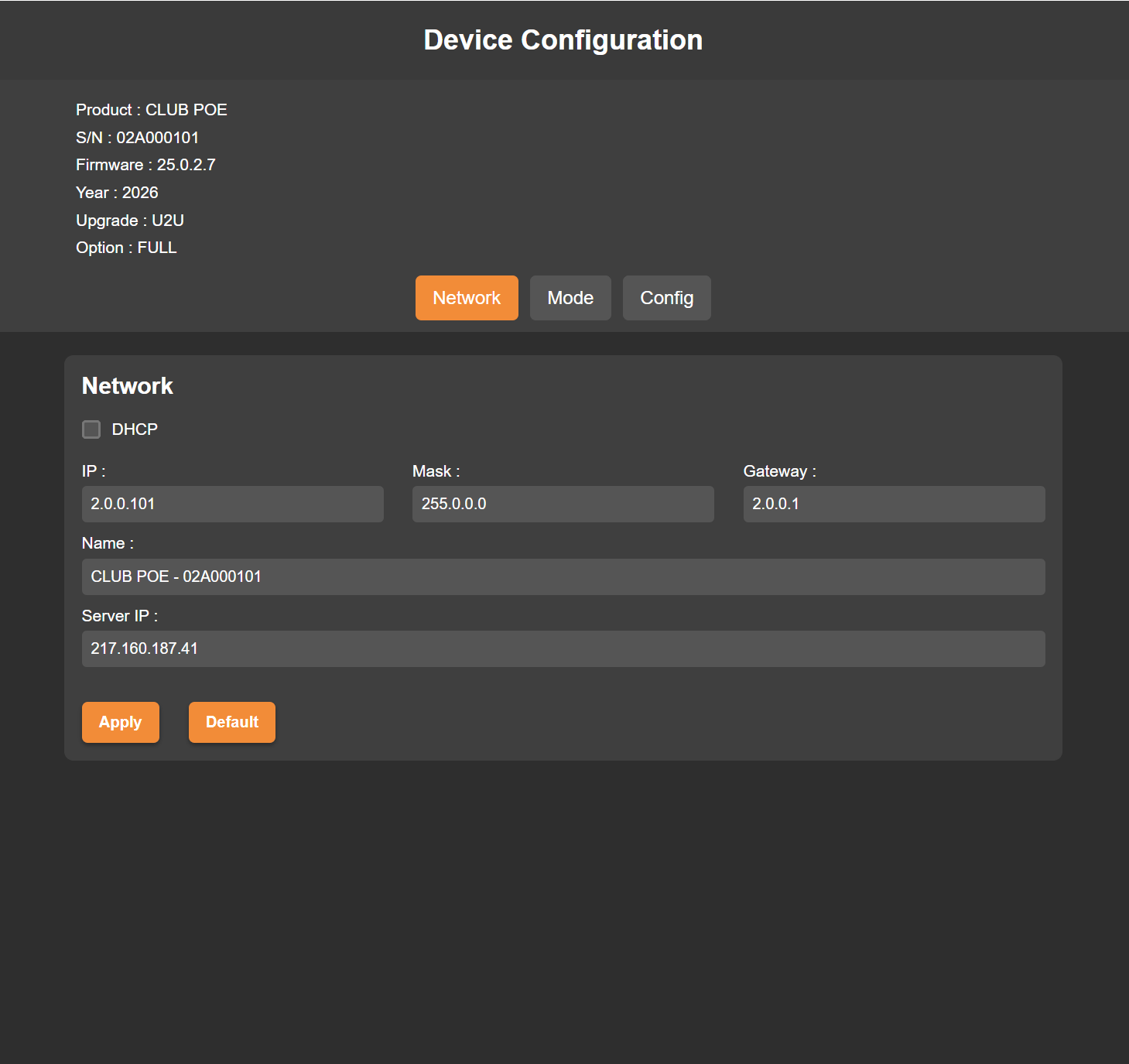

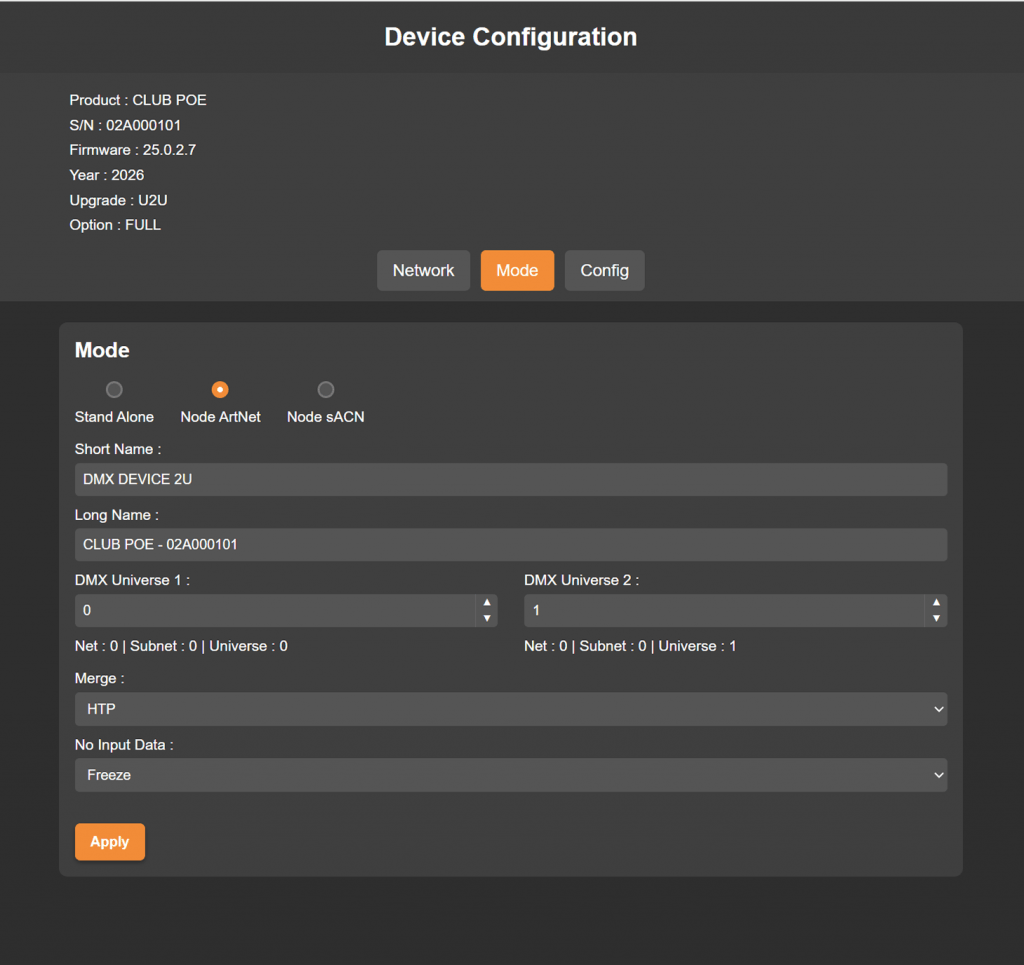

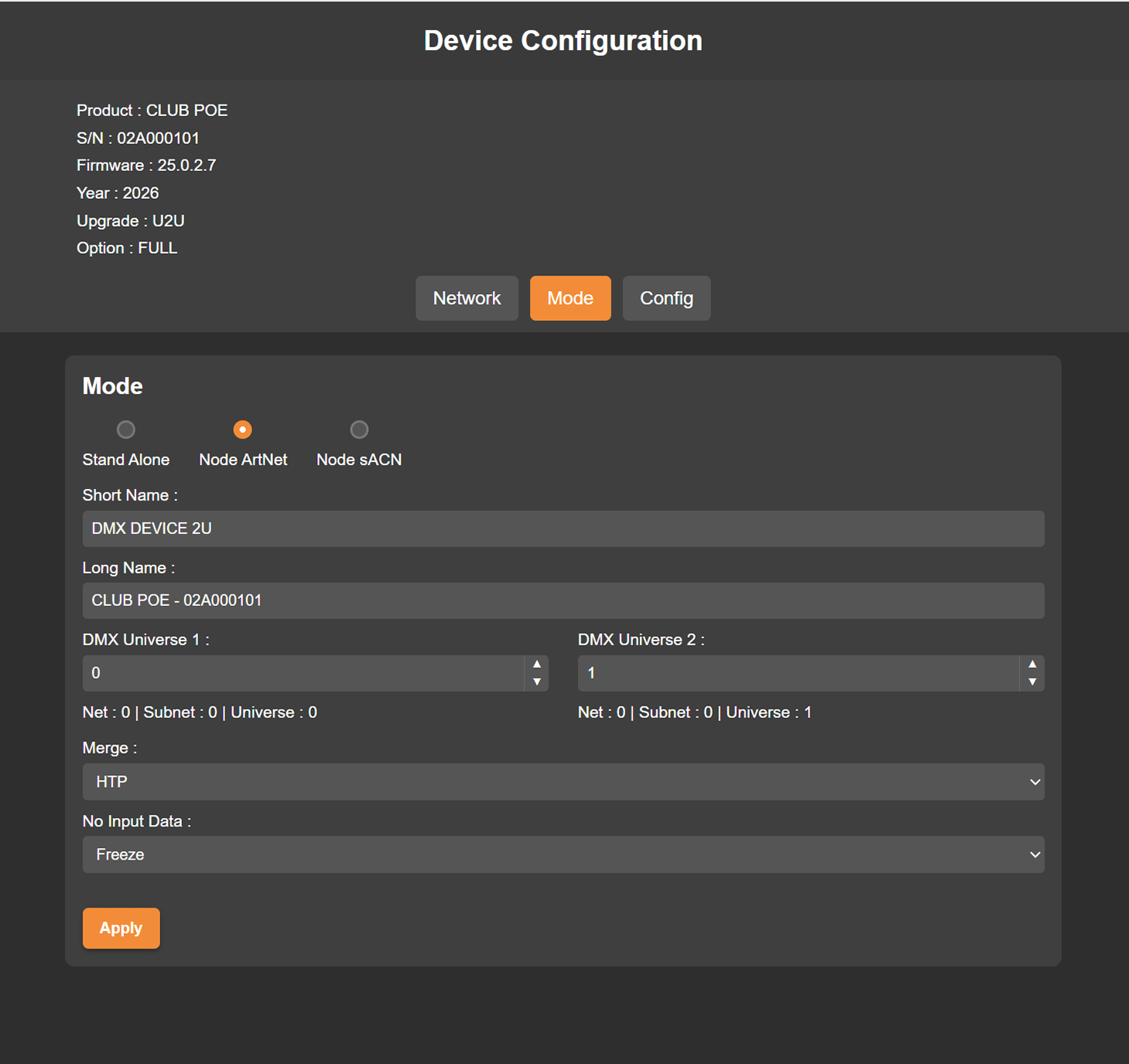

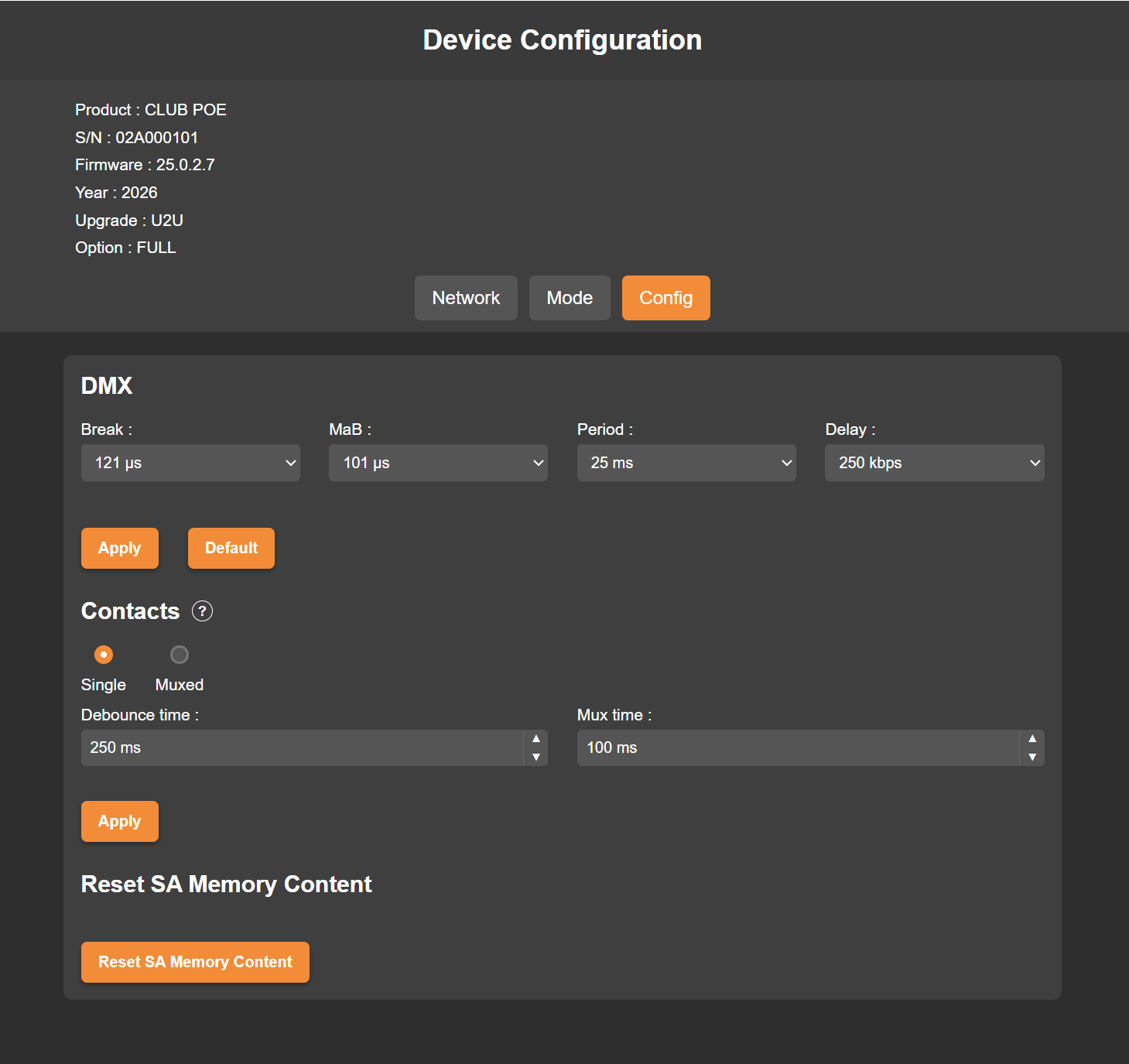

Configuration du NAVIGATEUR WEB
Une fois connecté par Ethernet ou Wi-Fi, vous pouvez utiliser n'importe quel navigateur Web pour configurer rapidement votre appareil.
3 façons d'y accéder :
- Par son adresse IP par défaut : par exemple https://192.168.0.15/
- Par son numéro de série + .local : par exemple http://02a000101.local/
- Par son nom générique et son adresse : http://mydmxdevice.local /
Important
Si plusieurs appareils sont connectés au même réseau, mydmxdevice.local ouvrira l'un d'eux au hasard.
Pour configurer une unité spécifique, utilisez son adresse IP ou son numéro de série (.local).
Configuration de DeviceTool
Une fois connecté via USB-C ou Ethernet, vous pouvez rapidement configurer votre NODE PoE dans le mode approprié, DHCP, IP fixe, Art-Net ou sACN avec DEVICETOOL sur n'importe quel ordinateur Windows ou Mac.
Connecteurs XLR 3 et 5 broches disponibles
Tous nos appareils XLR sont équipés d'un connecteur XLR 3 broches. Sur demande, chaque appareil peut être fourni avec un connecteur XLR 5 broches, sur simple demande lors de la commande. L'option XLR 5 broches allonge le délai de livraison de 2 à 5 jours. Veuillez préciser « XLR 5 broches » dans le bon de commande.
Sangle de montage
La sangle de fixation est un accessoire simple et pratique conçu pour une installation rapide et sécurisée de vos appareils. Légère, réutilisable et très adaptable, elle permet de fixer ou de regrouper câbles et modules en quelques secondes, sans aucun outil.
Idéal pour les techniciens et les intégrateurs en déplacement, il garantit une configuration propre, stable et bien organisée, que ce soit dans un rack, un flight case ou sur site.
Fermeture Velcro – 40 cm – Incluse dans les emballages suivants : NODE PoE, CLUB PoE, PRONET-E
